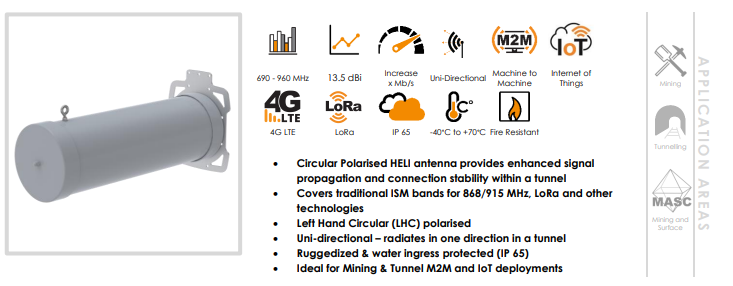

Poynting A-HELI-0006-V1-01 Antenna a tunnel unidirezionale – Grigio

Panoramica

L’HELI-6 è un’antenna LTE direzionale ad alto guadagno che integra le nostre antenne MinePoynt per miniere e tunnel. Le antenne MinePoynt sfruttano i quindici anni di esperienza di Poyntings nella progettazione e produzione di antenne per le comunicazioni sotterranee e le reti dati. Questa antenna è adatta anche agli ambienti chimici dell’industria petrolifera e del gas e alle miniere infuocate, dove sono richiesti dispositivi IS. Nei test, la velocità di trasmissione dei dati e la portata ottenute con questa antenna sono state significativamente superiori a quelle ottenute con antenne a pannello polarizzate linearmente con lo stesso guadagno. Il design robusto dell’antenna la rende ideale per l’uso nelle miniere.

Proprietà

• Elevato guadagno sulla gamma di frequenza 690 – 960 MHz
• Antenna unidirezionale
• Prestazioni d’antenna comprovate per la massima portata
• Migliori prestazioni grazie alla polarizzazione circolare
• Ideale per applicazioni nel settore minerario e delle gallerie
• Versione a sicurezza intrinseca disponibile su richiesta

Aree di applicazione

• Aggiunta di “hotspot” di rete in fibra ottica/cavo per
• migliorare la mobilità o collegare le reti a zone inaccessibili
• Aree come miniere e gallerie
• Telemetria sotterranea
• Creazione di reti di dati sotterranee e complete a livello di tunnel
• Reti dati e connettività Internet/LTE
• Connessione perfetta con il personale attraverso i telefoni cellulari,
• Dispositivi intelligenti e tablet

Dati tecnici

• Bande di frequenza: 690 – 960 MHz
• Guadagno (max): 13,5 dBi
• VSWR: <2:1 sul 90% della banda
• Capacità di carico dell’alimentatore: 30 W
• Impedenza di ingresso: 50 Ohm (nominale)
• Polarizzazione: LHC
• *Opzione RHC disponibile su richiesta
• Perdita del cavo coassiale: N/A
• Cortocircuito CC: No
• Tasso di sopravvivenza al vento: ≤120 km/h
• Intervallo di temperatura (funzionamento): Da -40°C a +70°C
• Condizioni ambientali: Esterno/interno
• Grado di protezione/standard per l’ingresso di acqua: IP 65
• Nebbia salina: MIL-STD 810G/ASTM B117
• Umidità relativa durante il funzionamento: fino al 98%.
• Umidità durante l’immagazzinamento: da 5% a 95% – senza condensa
• Temperatura di stoccaggio: da -40°C a +70°C
• Classe di infiammabilità dell’alloggiamento: UL 94-HB
• Resistenza agli urti: IK 08
• Sicurezza del prodotto e ambiente:
• Conforme agli standard CE e RoHS

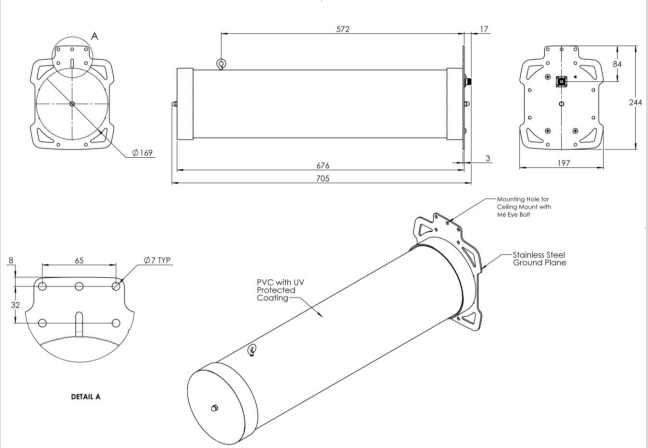

• Dimensioni del prodotto 705 mm x 245 mm x 197 mm
• Dimensioni dell’imballo: 750 mm x 250 mm x 210 mm
• Peso: 4,20 kg
• Peso dell’imballo: 4,45 kg
• Materiale del radome: PVC
• Colore della cupola del radar: Grigio
• Tipo di montaggio: Montaggio a soffitto (gancio ad occhiello con ID 12 mm)
• Montaggio su albero (staffa a U da 65 mm)
